GERMAN U-BOAT TYPE VII


1:32 of OTW Designs






Die U-Boot-Klasse VII, offiziell Typ VII genannt, war eine Bauserie von U-Booten der Kriegsmarine im Zweiten Weltkrieg. Entstanden aus den Erste-Weltkrieg-Konstruktionen UFund UG und den Erfahrungen mit Typ I und Typ II war sie die am häufigsten produzierte U-Boot-Klasse der Geschichte; mit ihr wurde auch mehr Raum an Schiffstonnage versenkt als mit jedem anderen Typ. Mehr als 700 Einheiten wurden in Dienst gestellt. Geplant waren noch 160 weitere, deren Bau aber zugunsten des technisch überlegenenTyps XXI gestrichen wurde.



Beim Typ VII handelte es sich um Einhüllen-Hochseeboote, deren charakteristisches Merkmal die außenliegenden Brennstoffbunker waren, die sogenannten Satteltanks in den seitlichen Rumpfausbuchtungen. Im Gegensatz zu den Hochseebooten des Typs IX und den Küsten-U-Booten des Typs II wurden sie „Atlantikboote“ genannt. Sie erreichten von allen im Zweiten Weltkrieg gebauten Booten die größte Tauchtiefe, diese ging in der Praxis deutlich über die Werftgarantie hinaus. Die Boote hatten eine hohe Angriffskraft und gute Leistungseigenschaften bei relativ geringen Abmessungen und unter Verzicht auf Wohnqualität.



Der U-Boot-Typ VII A wurde in den Jahren 1933–1934 entwickelt. Es war bedeutend größer als der Typ II und verfügte über vier Bugtorpedorohre und ein Hecktorpedorohr. Dieses Hecktorpedorohr war außerhalb des Druckkörpers angebracht, wodurch ein Nachladen unter Wasser nicht möglich war. Bis in die ersten Kriegsjahre waren diese U-Boote mit einer 8,8-cm-Kanone vor dem Turm ausgestattet. Später wurde auf die Kanone verzichtet, zumal aufgrund der zunehmenden Luftüberlegenheit der Alliierten der Überwasserbeschuss zu riskant war.





Ein Nachteil des Typs VII A war die geringe Reichweite und der fehlende Hecktorpedoraum. Aus diesem Grund wurden in den Jahren 1936–1940 insgesamt 24 Boote des Typs VII B mit einer um 33 Tonnen erhöhten Treibstoffkapazität gebaut, was die Reichweite auf 6500 sm steigerte. Zudem waren sie etwas schneller und durch ein zweites Ruder beweglicher als der Typ VII A. Sie erhielten einen vollwertigen Hecktorpedoraum mit Platz für einen Reservetorpedo. Das VII B war außerdem mit vier abgeschotteten Abteilungen im Oberdeck versehen, in denen weitere Reservetorpedos gelagert wurden, wodurch insgesamt 14 Torpedos mitgeführt werden konnten. Darüber hinaus war es durch die höhere Reichweite und Geschwindigkeit für den Hochseeeinsatz im Atlantik geeignet. Nach der Kiellegung 1938 bereitete der Typ VII B den Weg für die am weitesten verbreitete U-Boot-Variante überhaupt, den Typ VII C.



Der Typ VII C war das bei weitem meistgebaute U-Boot überhaupt. Es war außerdem das erfolgreichste U-Boot der Geschichte und aller Länder. Bis zum Kriegsende wurden 577 Einheiten fertiggestellt. Es war bei unveränderter Antriebsleistung länger als das VII B, wodurch die Leistungen im getauchten Zustand minimal schlechter ausfielen. Nach der ersten Indienststellung dieser Variante im April 1940 bildeten diese Einheiten das Rückgrat der U-Boot-Waffe bei der Schlacht im Atlantik.

Quelle: Wikipedia

THE KIT & ADD-ON PARTS

Gigantisches Modell des Deutschen U-Boots Typ VII im Maßstab 1:32. Hersteller ist die Englische Firma OTW Designs. Der Bausatz ist konzipiert, um auch als RC-Modell gebaut werden zu können, entsteht hier aber als Standmodell.

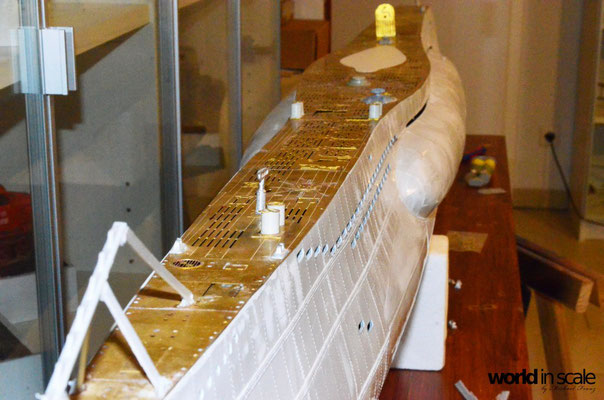

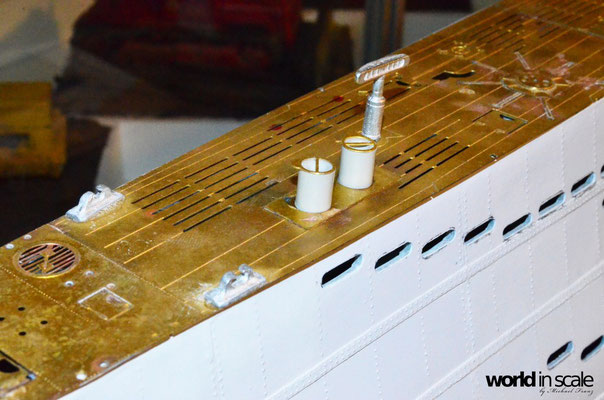

Das Modell besteht aus einem aus GfK-gefertigten Rumpf, der mit Resin-, Weißmetall- und Fotoätzteilen sowie Draht ergänzt und detailliert wird. Der Turm besteht im Bausatz zunächst aus Fotoätzteilen, ist aber separat auch als massives Resinteil verfügbar. Dieses wird hier verwendet und ebenfalls mit Fotoätzteilen, Resin und Messingteilen weiter detailliert. Was noch weiterhin als Zubehör verwendet wird, wird sich zeigen.



Fertig gestellt hat das Modell eine Länge von 2090 mm bei einer Breite von 194 mm.



Aufgrund der Größe wird es wohl zunächst keine Bilder während der Bauphase geben, die das komplette Modell zeigen. Auch werden die Bilder qualitativ etwas schlechter werden, da jeweils an Ort und Stelle fotografiert werden muss - nicht im Studio.


ASSEMBLING & PAINTING

Der Turm ist leider etwas zu klein in seinen Abmessungen - er passt besser zum Maßstab 1:35 als zu 1:32. Aus diesem Grund wurde der Turm senkrecht in zwei Teile getrennt und um ca. 14 mm verlängert, gleichzeitig an der Unterkante um 5 mm erhöht. Die hierfür eingesetzten Plastikstreifen wurden mit 2K-Kleber befestigt und von der Innenseite verstärkt. Anschließend wurden die Übergänge innen und außen vollständig mit Karosseriespachtel aufgefüllt und die Form des Turmes schichtweise neu aufgebaut, verschliffen und erneut verspachtelt - so lange, bis die Turmform wieder hergestellt und die Übergänge vollständig geglättet waren. Plankenstöße und Fugen wurden dann neu eingraviert.
